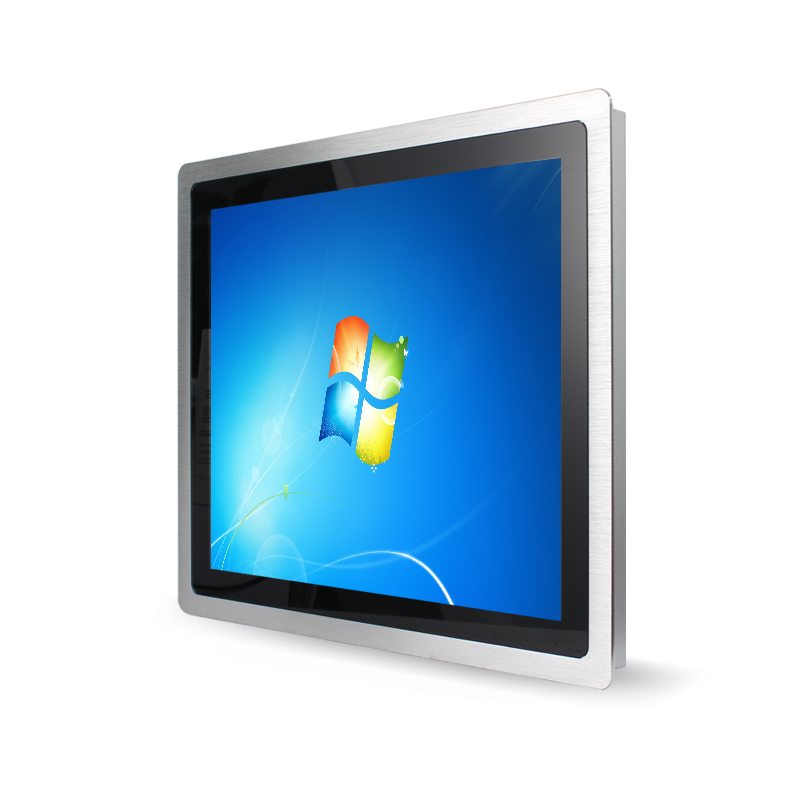

工業顯示器界面結構組成介紹
工業顯示器的顯示界面由3個層面組成。
層面1是總覽界面。該層面要包含不同系統部分在系統所顯示的信息，以及如何使這些系統部分協同工作。
層面2是過程界面。該層面包含指定過程部分的詳細信息，并顯示哪個設備對象屬于該過程部分。該層面還顯示了報警對應的設各對象。
層面3是詳細界面。該層面提供各個設備對象的信息，例如控制器、控制閥、控制電機等，并顯示消息、狀態和過程值。
典型的工控界面結構分為3部分：標題菜單部分、圖形顯示區以及按鈕部分。
一、根據一致性原則，保證屏幕上所有對象，如窗口、按鈕、萊單等風格的一致。各級按鈕的大小、凹凸效果和標注字體、字號都保持一致，按鈕的顏色和界面底色保持一致。
二、選擇界面的概念取決于多個界面。可將界面設計為循環，如果運行大量界面，必須設計一個合理的結構體系來打開界面。選擇簡單而永久的結構以便操作員能夠快速了解如何打開界面。
三、用戶一次處理的信息量是有限的，所以大量信息堆積在屏幕上會影響界面的友好性。為了在提供足夠的信息量的同時保證界面的簡明，在設計上采用了控件分級和分層的布置方式。分級是指把控件按功能劃分成多個組，每一組按照其邏輯關系細化成多個級別。用一級按鈕控制二級按鈕的彈出和隱藏保證了界面的簡潔。分層是把不同級別的按鈕縱向展開在不同的區域，區域之間有明顯的分界線。在使用某個按鈕彈出下級按鈕的同時對其他同級的按鈕實現隱藏，使邏輯關系更清晰。
